催化燃燒設備工藝過程及流程圖

2021-07-31 關注次數：

催化燃燒是利用催化劑在較低溫度下氧化分解廢氣中的可燃物的一種凈化方法。因此，催化燃燒又稱為催化化學轉化。大多數碳?xì)浠衔镌?00到450°C的溫度下被催化劑完全氧化，因?yàn)榇呋瘎?huì)加速氧化和分解過程。

催化燃燒設備簡介

催化燃燒設備是在催化劑作用下燃燒的裝置或裝置。催化劑燃燒裝置的工作原理如下。在催化劑的幫助下，有機廢氣在較低的著火溫度下無焰燃燒，有機廢氣分解為無毒的二氧化碳和水蒸氣。催化燃燒器的電氣控制系統由PLC控制器、文本顯示器、變頻器、點火裝置、紫外線傳感器、熱電偶等電氣控制設備和風扇組成。此外，零壓力閥可調節氣體與空氣的比例。還介紹了HC型系列有機氣體催化燃燒設備和LF-VC型直接催化分解氧化設備的實例，以及催化燃燒設備使用中的危險因素和控制措施。

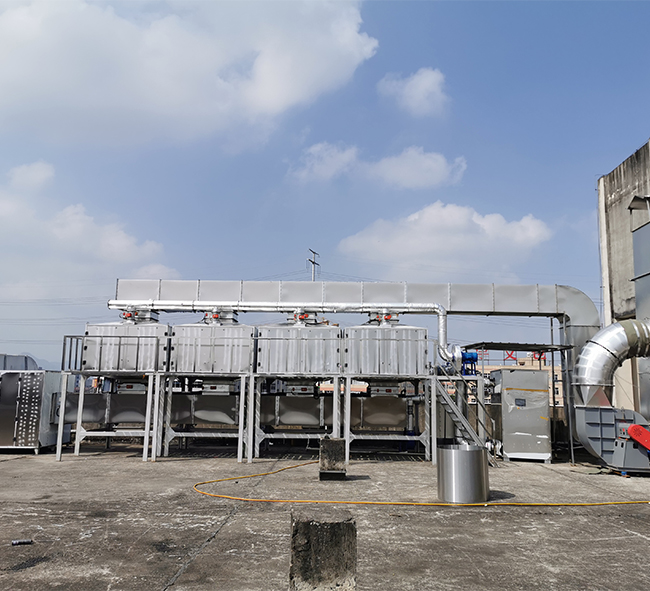

催化燃燒設備

催化燃燒設備工藝過程如下

1、廢氣前處理設備

2、氣——?dú)鈸Q熱器

3、預熱室

4、催化反應器

5、氣——?dú)鈸Q熱器

6、凈化氣體排空

催化燃燒設備采用多路氣路連續運行，多個活性炭吸附箱交替運行，使用單個催化燃燒室。當活性炭吸附箱吸附廢氣并接近飽和時，停止吸附操作，立即進行解吸過程。同時，第二個活性炭吸附箱吸附濃縮。當接近飽和時，吸附操作停止，解吸過程立即開始。

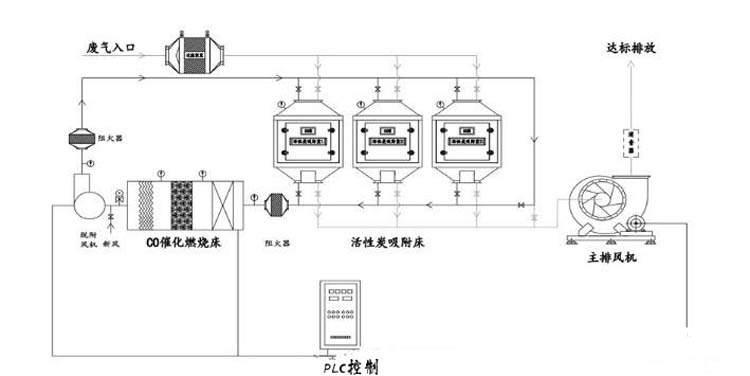

催化燃燒設備工藝流程圖

催化燃燒設備是常見的氣-固態催化反應，本質上是一種涉及活性炭的更深層次的氧化反應。在催化燃燒設備工藝中，催化劑具有降低反應活化能的作用。對催化劑表層也有吸附作用。如果VOC分子能夠在反應表面積累，催化燃燒設備過程的凈化效率將得到提高。通過使用催化劑，可以降低工業廢氣的燃燒點，實現無焰燃燒，將工業廢氣氧化分解為二氧化碳和水，同時產生大量的熱能。
